Límskammtarstútanálar

1. Heill framleiðslulína, meira en 12 ára reyndur tækniverkfræðingur og vel þjálfaðir starfsmenn.
2. Allar vörur eru framleiddar og sendar í ströngu samræmi við ISO9001:2015 staðla.
3. Auka yfirferðarhlutfallið í 98 prósent þegar það er hæst, en stytta framleiðslutímann um um það bil eina viku til að veita viðskiptavinum hagkvæmustu vörur og þjónustu.
4. Sölumenn okkar eru reiprennandi í rituðu og talaðu ensku, og verkfræðingar okkar gefa fljótt tilvitnanir innan 6 klukkustunda.
5. Fljótleg og tímanleg afhending, hröð og fagleg þjónusta.
6. Viðskiptavinir geta notað greiðslukerfi á netinu eins og PAYPAL til að greiða lítið sýnishornsgjald til að stytta sýnishornsframleiðslutímann.
7. Við höfum gott viðskiptasamstarf við mismunandi viðskiptavini frá mismunandi löndum.

Hringdu í okkur

Lýsing

Vörulýsing

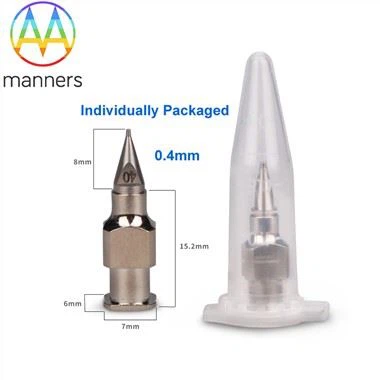

Vöru Nafn	Límskammtarstútanálar
Efni	Ryðfrítt stál osfrv.
Innra þvermál	0.1-0.8 mm eða sérsniðið þvermál
Eiginleikar	Mikil nákvæmni skömmtun, ör skömmtun.
Sérsniðin eiginleiki	Samkvæmt 2D / 3D teikningu þinni eða sýnishorni sem fylgir
Pakki	Venjuleg öskju eða í samræmi við kröfur viðskiptavinarins
Vottun	ISO13485

Vörusýning

Afgreiðslutækni má gróflega skipta í snertiafgreiðslu og snertilausa afgreiðslu. Snertiafgreiðsla byggir á skömmtunarnálinni til að leiðbeina límið til að komast í snertingu við undirlagið, tefja um tíma til að láta límið síast inn í undirlagið, og síðan færist skammtarnálin upp og límið er aðskilið frá skömmtunarnálinni með seigfljótandi kraftur á milli líms og undirlags, þar með myndast Límpunktar á undirlagið.

Þotuventillinn er stærsti eiginleiki afgreiðslutækninnar. Þotuventillinn þarf að vera búinn hárnákvæmum hæðarskynjara til að stjórna nákvæmlega hæð nálarinnar falla og lyfta. Snertilausi skömmtunarlokinn beitir háþrýstingi á límið á ákveðinn hátt, fær þannig næga hreyfiorku og sprautar henni síðan á undirlagið á ákveðnum hraða. Meðan á því að sprauta límið hefur nálin enga tilfærslu í átt að Z-ás.

1. Stærð skammtunarmagns

Samkvæmt starfsreynslu ætti þvermál límpunktsins að vera helmingur púðabilsins og þvermál límpunktsins eftir plástur ætti að vera 1,5 sinnum þvermál límpunktsins. Þetta tryggir að það sé nóg lím til að tengja íhlutina án þess að bleyta púðana með of miklu lími. Magn límsins sem afgreitt er ræðst af snúningstíma skrúfudælunnar. Í reynd ætti að velja snúningstíma dælunnar í samræmi við framleiðsluaðstæður (stofuhita, seigju líms osfrv.).

2. Dreifingarþrýstingur (bakþrýstingur)

Sem stendur notar límskammtarinn skrúfudælu til að útvega límnálina og slönguna til að taka þrýsting til að tryggja nóg lím til að útvega skrúfudæluna. Ef bakþrýstingurinn er of hár mun það auðveldlega valda því að límið flæðir yfir og límmagnið er of mikið; ef þrýstingurinn er of lítill verður límið með hléum og leki, sem leiðir til galla. Þrýstingurinn ætti að vera valinn í samræmi við límið af sömu gæðum og hitastigi vinnuumhverfisins. Ef umhverfishiti er hátt mun seigja límsins verða minni og vökvinn verður betri. Á þessum tíma er nauðsynlegt að draga úr bakþrýstingi til að tryggja framboð á lími og öfugt.

3. Nálastærð

Í reynd ætti innra þvermál nálarinnar að vera 1/2 af þvermáli skammtunarpunktsins. Meðan á skömmtunarferlinu stendur ætti að velja skammtunarnálina í samræmi við stærð púðans á PCB: til dæmis er stærð púðans 0805 og 1206 ekki mikið frábrugðin. Hægt er að velja sömu tegund af nál, en mismunandi nálar ættu að velja fyrir púðana með mismunandi mun, sem getur ekki aðeins tryggt gæði límpunktsins, heldur einnig bætt framleiðslu skilvirkni.

4. Fjarlægðin milli nálarinnar og PCB borðsins

Mismunandi skammtarar nota mismunandi nálar og sumar nálar hafa ákveðna hemlun (eins og CAM/A LOT 5000). Kvörðun fjarlægðarinnar milli nálarinnar og PCB ætti að fara fram í upphafi hverrar vinnu, það er Z-ás hæðarkvörðun.

5. Límhitastig

Almennt á að geyma epoxý plastefnislím í kæli við 0--50C og það ætti að taka það út 1/2 klukkustund fyrir notkun til að gera límið fullkomlega samhæft við vinnuhitastigið. Notkunarhitastig límsins ætti að vera 230C--250C; umhverfishiti hefur mikil áhrif á seigju límsins. Ef hitastigið er of lágt mun límpunkturinn minnka og fyrirbærið vírteikning mun eiga sér stað. 50C munur á umhverfishita mun valda 50 prósenta breytingu á rúmmáli skammtarins. Þess vegna ætti að stjórna umhverfishitastigi. Á sama tíma ætti einnig að tryggja hitastig umhverfisins. Auðvelt er að þurrka litla raka límpunktinn sem hefur áhrif á viðloðunina.

6. Seigja líms

Seigja límsins hefur bein áhrif á gæði afgreiðslunnar. Ef seigja er mikil mun límpunkturinn verða minni eða jafnvel dreginn; ef seigja er lítil mun límpunkturinn verða stærri, sem getur síast inn í púðann. Meðan á skömmtunarferlinu stendur skaltu velja hæfilegan bakþrýsting og skömmtunarhraða fyrir mismunandi seigju líms.

7. Ráðhúshitaferill

Fyrir herðingu á lími hefur hinn almenni framleiðandi gefið hitaferil. Í reynd ætti að nota hærra hitastig til að herða, þannig að límið hafi nægan styrk eftir herðingu.

8. Bólur

Límið má ekki hafa loftbólur. Dálítið stingur mun valda því að margir púðar hafa ekkert lím; í hvert skipti sem slöngunni er skipt um hálfa leið, ætti að tæma loftið við tenginguna til að koma í veg fyrir fyrirbæri tóma höggs.
